振動試驗臺選型的基本要素及參數介紹!
對于試驗工況,如何選擇合適的振動試驗臺,如何計算附加振動力(推力)是必須面對的問題。如果推力太小,振動臺就會過載,導致功率放大器或動圈損壞。推力選擇太多是浪費資源,完全沒有經濟性。
那么對于業內新人來說如何選擇合適的振動試驗臺?如何選型?該考慮哪些參數,這是必須掌握的技能,下面小編給大家講解下。
振動試驗臺垂直振動選型參數:
F(加振力(li))= Σm(總質量(liang)) × A(加速度)
F:必要的加振力[N]A:試驗最大加速度(m/s2)
m1:振動臺動圈(quan)質量(kg)
m2:垂直擴(kuo)展(zhan)臺質量(kg)(也(ye)有不使用的時候)
m3:試(shi)驗體和夾具的質量(kg)
Σm = m1 + m2 + m3(kg)
例:正弦(xian)定頻試驗(yan)條(tiao)件
頻率10Hz、加速度(du):10G(1G=9.8m/s2)、
試驗體和(he)夾具質量m3:40kg、
現在以振動試驗臺JQA-202-335[最大正弦加振力40kN]動圈質量45kg、垂直(zhi)擴張(zhang)臺JQ-20(質量30kg、共振點(dian)600Hz)使(shi)用(yong) 、此時需要的(de)加振力
F =(40+45+30)×10×9.8 = 11270 [N] = 11.27[kN]
安(an)全系數取1.2后,11.27×1.2 = 13.524[kN] < 40 [kN]
※40kN振動(dong)臺(tai)J250垂直方向可以對應。

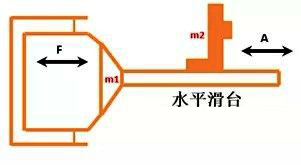

F(加振力) = Σm(總質量) × A(加速度(du))
m1:振動臺(tai)動圈質(zhi)量(liang)+水平滑臺(tai)質(zhi)量(liang)+連接頭(牛(niu)頭)質(zhi)量(liang)(kg)
【注意:一般廠(chang)家產品式(shi)樣中,動圈和水(shui)平滑(hua)臺質量分開顯示。有的廠(chang)家式(shi)樣書中水(shui)平滑(hua)臺質量中含(han)連接頭(tou)(牛頭(tou))質量。】
m2:試(shi)驗體和夾具的(de)質量(kg)
例(li):正弦定(ding)頻(pin)試驗條件
頻率10Hz、加速度(du)10G(1G=9.8m/s2)、
m2質量(liang)40kg(即垂直方向的m3)
現在試驗室只(zhi)有
JQA-202-335靜壓軸承水平臺TBH-6使用,質量100kg,共振點1600Hz,最大正弦加振力40kN
此時(shi)需要的加(jia)振力
F=(100+40)×10×9.8=13720[N]=13.72[kN]
安全系數1.2使用,13.72×1.2 =16.464[kN]<40kN
※ 40kN振動(dong)臺J250水平滑臺TBH-6水平方向可以對應。
總結:
當加振(zhen)(zhen)(zhen)(zhen)力(li)(li)(li)(li)不夠時,需(xu)要重(zhong)新(xin)(xin)(xin)選擇加振(zhen)(zhen)(zhen)(zhen)力(li)(li)(li)(li)大(da)的振(zhen)(zhen)(zhen)(zhen)動(dong)試(shi)驗(yan)臺(tai),并(bing)對應實(shi)(shi)際(ji)現有振(zhen)(zhen)(zhen)(zhen)動(dong)試(shi)驗(yan)臺(tai)參數重(zhong)新(xin)(xin)(xin)計(ji)(ji)算(suan)(suan)(suan)。當加振(zhen)(zhen)(zhen)(zhen)力(li)(li)(li)(li)偏大(da)時,重(zhong)新(xin)(xin)(xin)選擇加振(zhen)(zhen)(zhen)(zhen)力(li)(li)(li)(li)小(xiao)的振(zhen)(zhen)(zhen)(zhen)動(dong)試(shi)驗(yan)臺(tai),同樣對應實(shi)(shi)際(ji)現有振(zhen)(zhen)(zhen)(zhen)動(dong)試(shi)驗(yan)臺(tai)參數重(zhong)新(xin)(xin)(xin)計(ji)(ji)算(suan)(suan)(suan)。盡(jin)量做到成本最(zui)優化。加振(zhen)(zhen)(zhen)(zhen)力(li)(li)(li)(li)計(ji)(ji)算(suan)(suan)(suan)后,再(zai)結合前節所述計(ji)(ji)算(suan)(suan)(suan)位移、速(su)度、加速(su)度、使用(yong)頻率范圍,便可基(ji)(ji)本上(shang)確定最(zui)合適的振(zhen)(zhen)(zhen)(zhen)動(dong)試(shi)驗(yan)臺(tai)。加振(zhen)(zhen)(zhen)(zhen)力(li)(li)(li)(li)計(ji)(ji)算(suan)(suan)(suan)是維護設備安全(quan)運行的最(zui)基(ji)(ji)本方式,切(qie)記!
